TLP74E壓差控制器(壓差開關)產品介紹

文章出處：www.iq858.cn 人氣：1146發表時間：2019-03-04 00:46:55

摘要：一、概述 TLP74E型壓差控制器（壓差開關 ）通常用在中央空調的水系統，控制供水和回水管之間的差壓 TLP74E型壓差控制器裝有一個單刀雙擲浮點式的觸點，通過浮點板，使馬達驅動器操

一、概述
TLP74E型壓差控制器（壓差開關）通常用在中央空調的水系統，控制供水和回水管之間的差壓
TLP74E型壓差控制器裝有一個單刀雙擲浮點式的觸點，通過浮點板，使馬達驅動器操作閥門開閉。
應用實例：把閥門安裝在系統水泵附近的旁通管路中，當系統供、回水管之間的壓差超過壓差控制器的設定值，閥門開大，更多的水流經過旁通閥門，使水系統的供、回水管的壓差減小，反之，則使水系統的供、回水管之間的壓差增加。

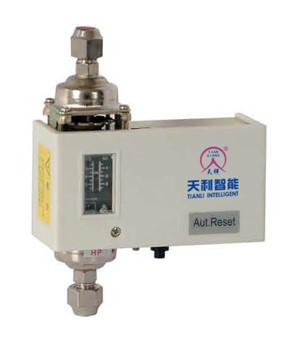

TLP74E壓差控制器

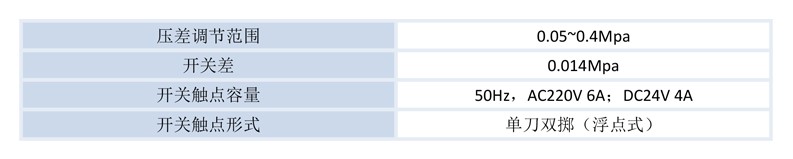

二、性能參數

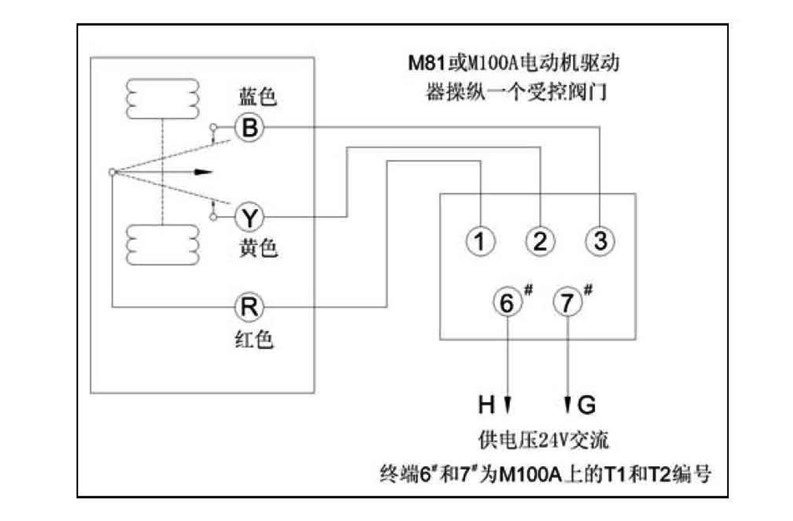

三、典型的馬達驅動器線路連接圖例

注：
1. 當壓差減小時，開關的浮動觸點公共端（R）與藍色（B）端子接通，馬達沿順時針方向轉動，將閥門轉向關閉位置。
2. 當壓差增加時，開關的浮動觸點公共端（R）與藍色（Y）端子接通，馬達沿逆時針方向轉動，將閥門轉向開啟位置。
