500/8D壓力開關概述
500/8D壓力開關采用膜片式傳感器，可用空氣、氣體等中性氣體和水、液壓油、輕燃油、潤滑油及其
他對壓力傳感器材料無腐蝕作用的液體介質。
500/8D壓力開關的設定值可調，調節范圍0.02～3MPa。
500/8D壓力開關技術性能
| 工作粘度 | <1×10－3m2/s |
|---|---|
| 開關元件 | 微動開關 |
| 外殼防護等級 | IP65（符合DIN40050，與GB4208中IP65相當） |
| 環境溫度 | －5℃～40℃ |
| 介質溫度 | 0～90℃ |
| 抗振性能 | Max 100m/s2 |
| 重復性誤差 | ≤1.5% |
| 觸點容量 | AC 220V 6A（阻性） |
500/8D壓力開關特點
結構緊湊、體積小且抗振性能特別好。
500/8D壓力開關規格
切換差不可調
| 設定值調節范圍MPa | 切換差不大于MPa | *大允許壓力①MPa | 開關切換次數次/分 | 壓力傳感器材料 | 壓力接口類型② | 接口內螺紋 | 重量kg | 外形尺寸圖號 | 訂貨目錄編號 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 外殼 | 密封圈和膜片 | |||||||||
| 用帶塑料保護蓋的內六角螺釘調節設定值： | ||||||||||
| 0.02～1.2 | 0.14 | 5 | 60 | 鋁 |
丁腈 橡膠 | I | G1/4″ | 0.4 | 01 | 0820150 |
| 0.05～3 | 0.2 | I | 0820750 | |||||||
| 0.02～1.2 | 0.14 | P | G1/4″ | 02 | 0820250 | |||||
| 0.05～3 | 0.2 | P | 0820850 | |||||||
注：①在實際工作中，即使短暫的壓力峰值也不能超過此值。
②I—接口為內螺紋 P—接口為法蘭
500/8D壓力開關的選用和安裝說明(詳見500/8D壓力開關的選用和安裝)
設定值的調整（詳見壓力500/8D壓力開關設定值的調整例四）

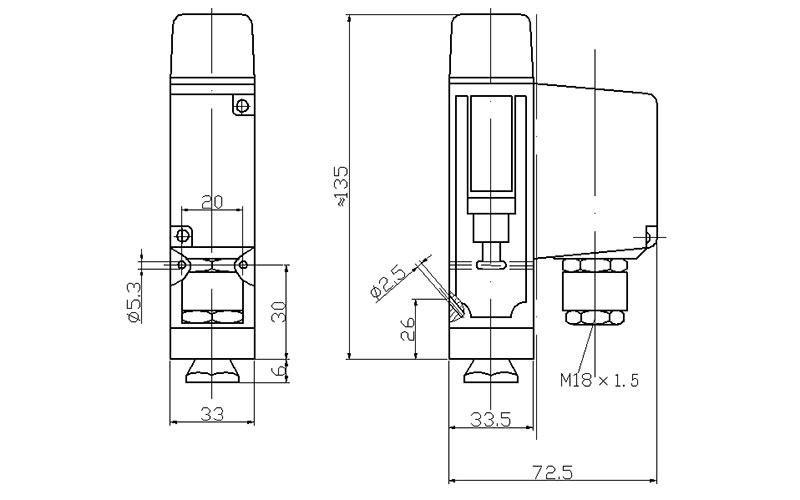

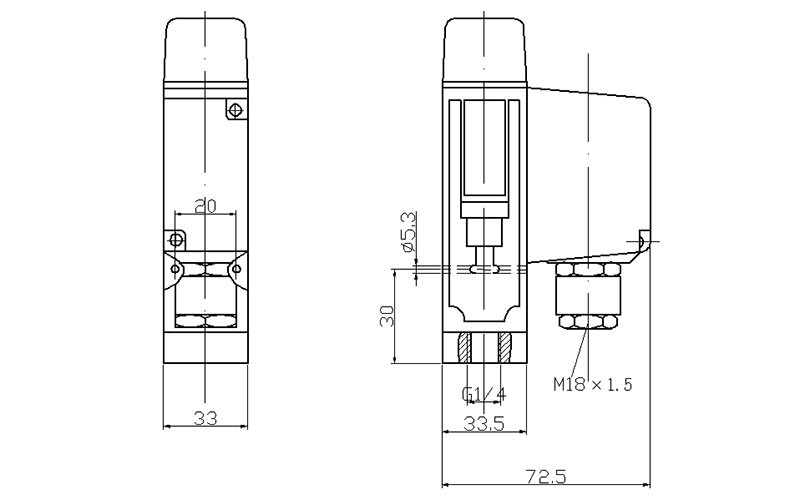

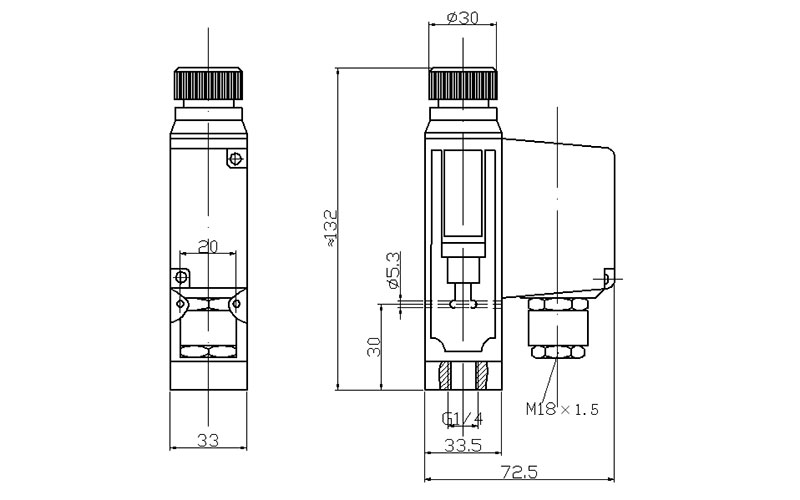

500/8D壓力開關外形尺寸及安裝尺寸（單位：mm）
01
02
03
附件
可供選用附件目錄編號：0701250，0574767， 0574773，SC5·470·505。
500/8D壓力開關電氣接線圖
單刀雙擲微動開關作用過程:
接線端1-3壓力上升至上切換值斷開；
接線端1-2壓力上升至上切換值接通。
